Použití
Kapsové filtry se používají jako předfiltry nebo druhé filtrační stupně. Jsou to nejrozšířenější filtry používané ve vzduchotechnikách, např. pro filtraci.v průmyslu chemickém, potravinářském, strojírenském, elektro průmyslu, v optice, nemocnicích, při výrobě léčiv, sportovních areálech, hypermarketech, v kancelářských budovách, hotelích apod
Výroba
Kapsové filtry vyrábíme v prvotřídní kvalitě a jejich výroba se neustále přizpůsobuje nejnovějším evropským normám.
Vlastnosti:
- filtrační třídy G2-G4 a F5-F9
- antistatické
- s aktivním uhlím proti zápachu
- bezsilikonové
- filtry s kovovým rámem.

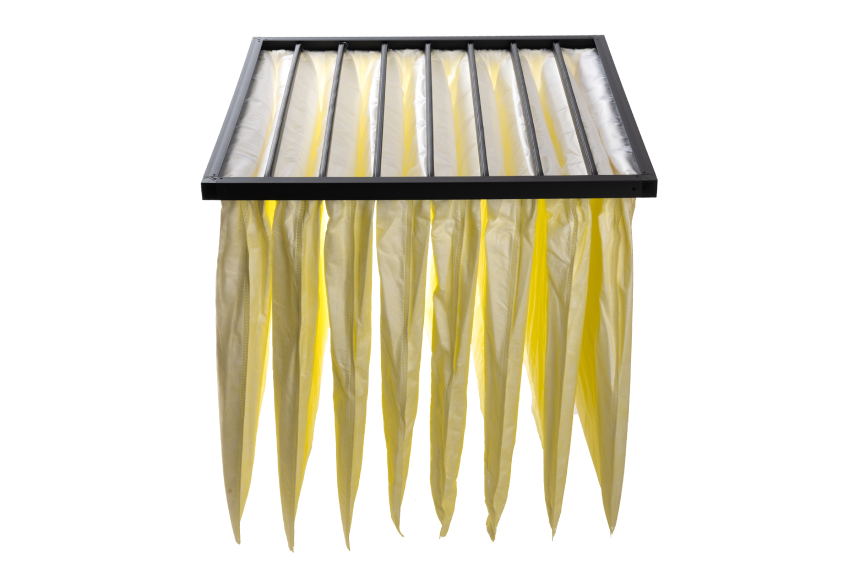

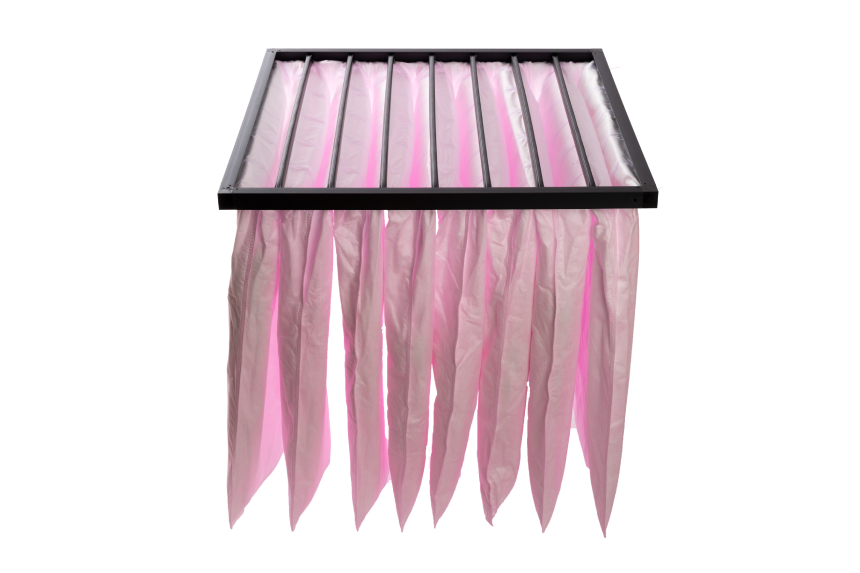

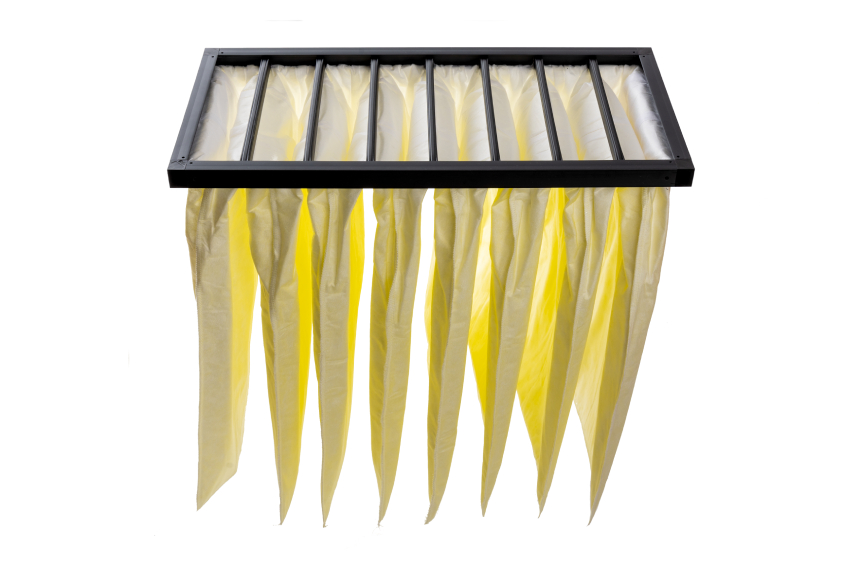

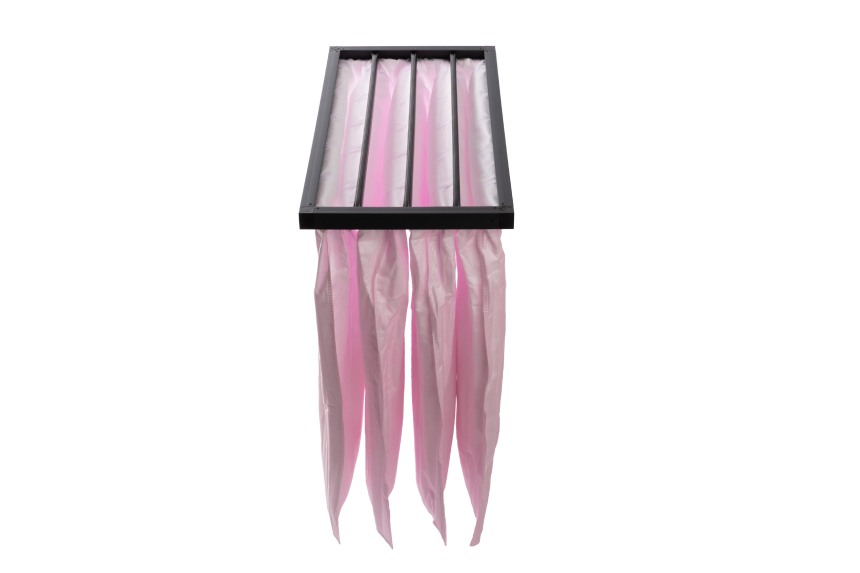

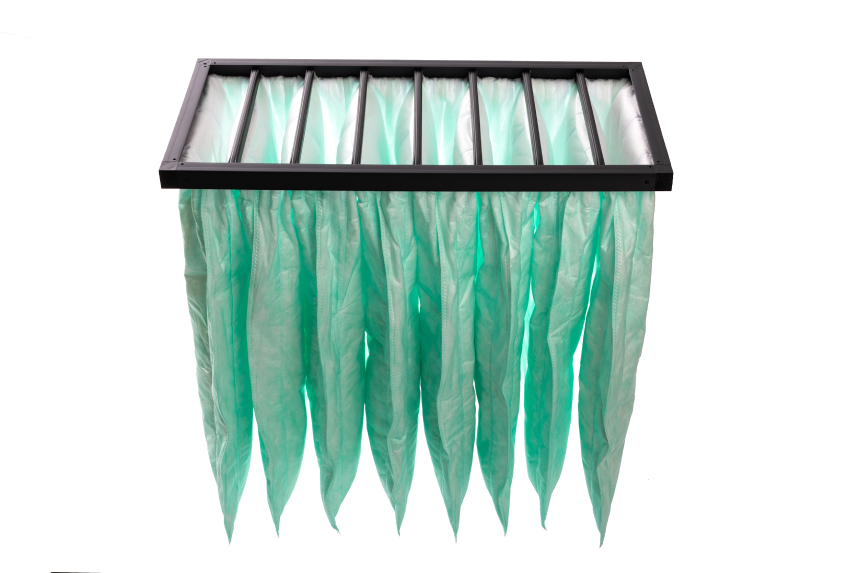

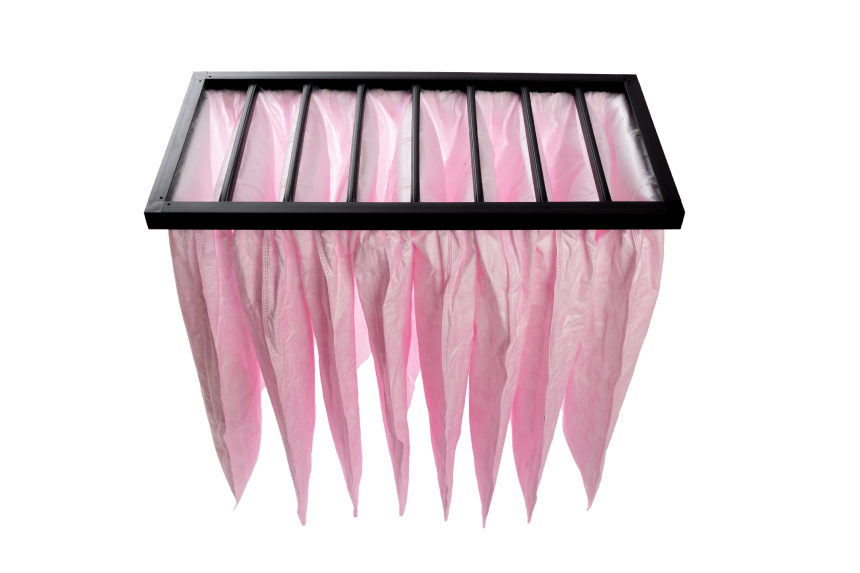

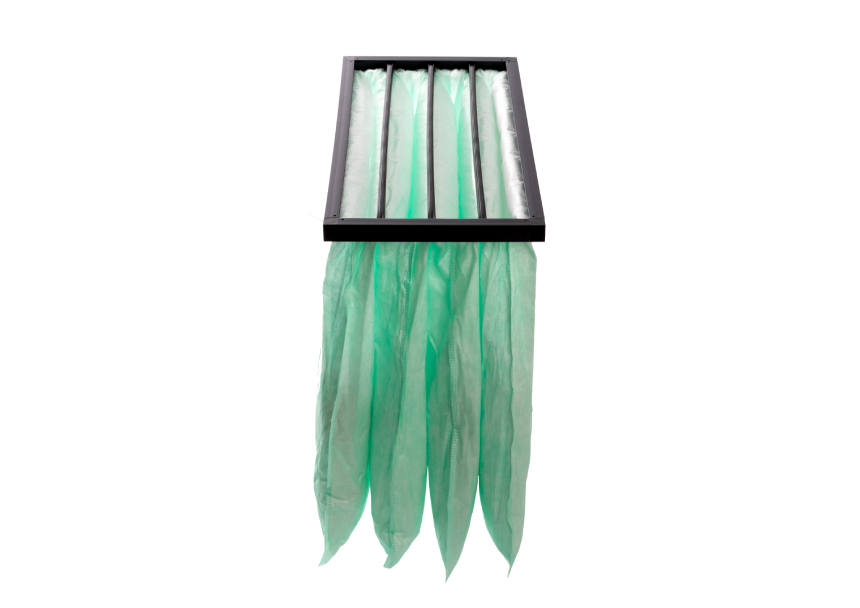

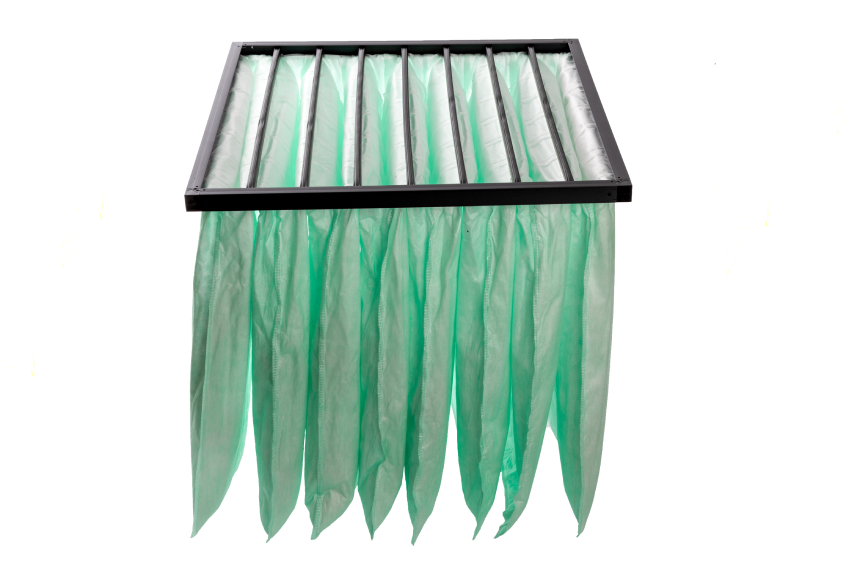

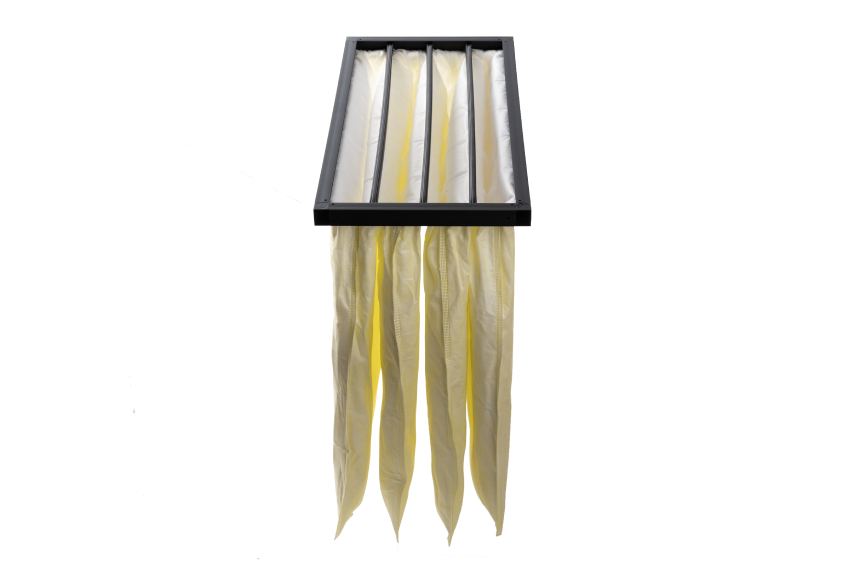

Konstrukce filtru
Rám má u standardně dodávaných filtrů plastový profil těsněný speciální lištou. Materiálem používaným na kapsy filtrů je syntetika vyráběná jedním z předních světových výrobců filtračních materiálů firmou Sandler.
Další údaje:
- kapsy u filtrů tříd G jsou z jednovrstvého netkaného materiálu s progresivní strukturou
- kapsy ve třídách F6-F9 mají ještě předfiltrační vrstvu (prodlužuje životnost filtru)

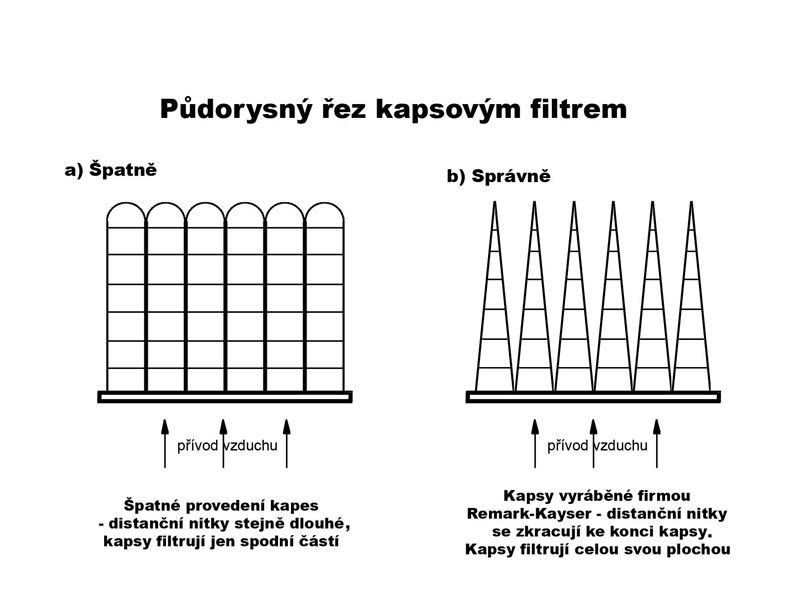

- životnost filtru se prodlouží i díky konstrukci kapsy viz obr. „půdorysný řez filtrem“. Díky ní je při filtrování využita celá plocha kapsy
Technické parametry

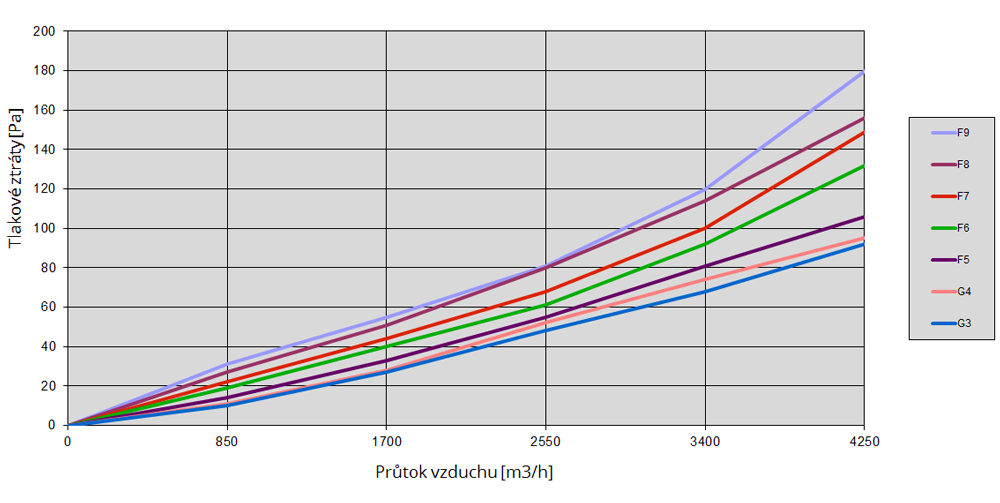

Technické parametry a tlakové ztráty jsou uvedeny v grafu a tabulce níže.
Důležité údaje:
- výměnu všech kapsových filtrů doporučujeme při dosažení tlakové ztráty 300 Pa.

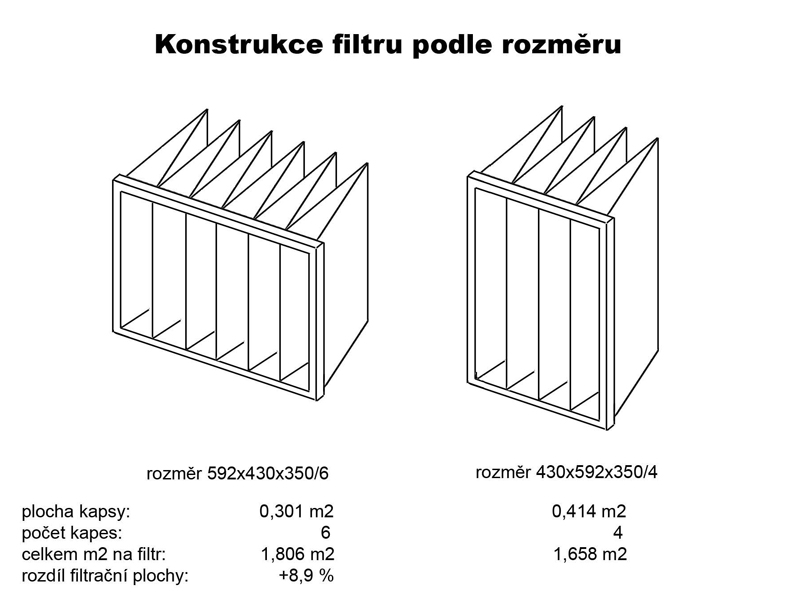

- pro výrobu filtru je třeba znát třídu filtrace a rozměr rámečku, který se udává ve formátu:
š x h x l/k š = šířka, vodorovný rozměr (k němu jsou kapsy kolmé)
h = výška, svislý rozměr
l = délka, hloubka kapsy
k = počet kapes, který je ve většině případů podle evropských standardů.
Třída filtrace: | G3 | G4 | F5 | F6 | F7 | F8 | F9 |
---|---|---|---|---|---|---|---|
Příklad pro rozměr filtru (mm) | 592x592x360/6 | 592x592x360/6 | 592x592x360/6 | 592x592x600/6 | 592x592x600/8 | 592x592x600/8 | 592x592x600/8 |
Efektivní filtrační plocha (m2) | 2.56 | 2.56 | 2.56 | 4.26 | 5.68 | 5.68 | 5.68 |
Odlučivost Am (%) | Am (%) 80-90 | 90-95 | – | – | – | – | – |
Odlučivost Em (%) | – | – | 55-60 | 65-80 | 80-90 | 90-95 | 95-99 |
Jmenovitý průtok vzduchu (m3/h) | 3200 | 3840 | 4000 | 4000 | 4000 | 4000 | 4000 |
Počáteční tlaková ztráta (Pa) | 62 | 78 | 94 | 126 | 141 | 148 | 164 |
Doporučená koncová tlaková ztráta (Pa) | 300 | 300 | 350 | 350 | 350(450) | 350(450) | 350(450) |
Teplotní odolnost (°C) pro rám plast/pozink | 80/100 | 80/100 | 80/100 | 80/100 | 80/100 | 80/100 | 80/100 |
